Interpoloidut y-akselin kääntömyllyyhdiste CNC-työstötyökalut

Interpoloidut Y-akselin käännösmyllyyhdistelmät CNC-työstötyökalut, edistyneinä mallistumina sorvi-millikompleksikoneiden sarjassa, hyödyntää sen ainutlaatuista prosessointimenetelmää, joka yhdistää X-akselin joustavan etu- ja akselin etu- ja akselin liikkumisen, jotta y-akselin preettinen pystysuuntainen siirtymä saavuttaakseen multi-käsittelykoneiden tehokkaan integroitumisen. Tämä innovatiivinen suunnittelu ei vain paranna merkittävästi tuotannon tehokkuutta, vaan myös saumattomasti yhdenmukaisesti nykyaikaisen valmistuksen kiireellisten vaatimusten kanssa tehokkaan ja korkealaatuisen tuotannon saavuttamiseksi.

Lähetä kysely

Tuotteen Kuvaus

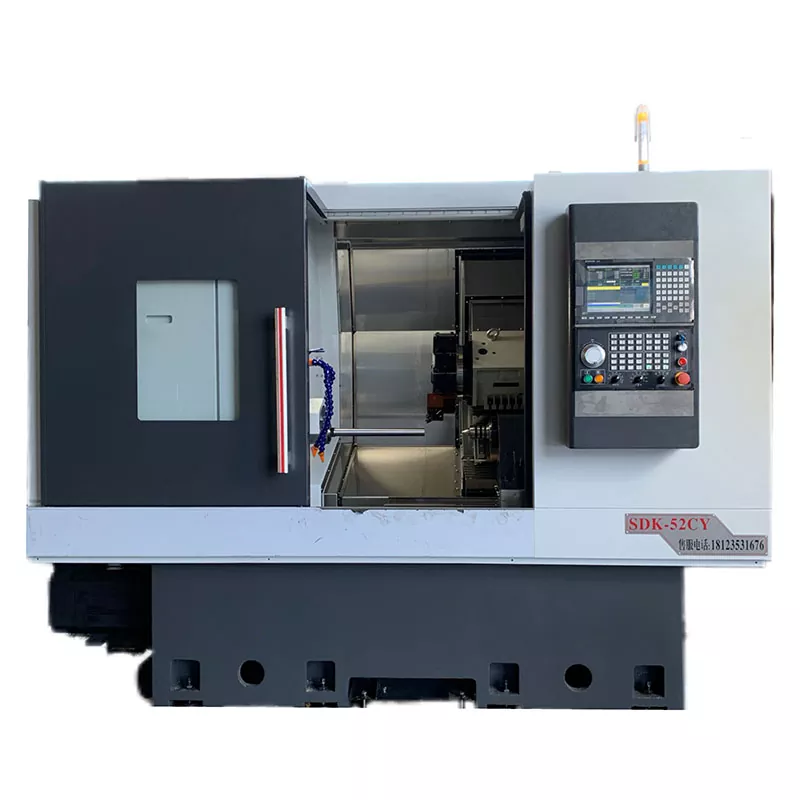

Interpoloidut Y-akselin käännösmyllyyhdisteemme CNC-työstötyökalut on varustettu tuoduilla korkean tarkkuuden lineaarisilla oppailla, rullaluuroilla ja tarkkuuslaakereilla.

Se hyödyntää täysin neljän akselin kytkentä raskaan leikkauksen ja suurimman jäykkyyden suurimpia etuja.

Tämä on käännösmyllyyhdistelmäkone, jossa on interpoloitu Y-akselin tehotorni ja takaosan keskusta, uusi malli, joka korvaa suoran Y-akselin koneen.

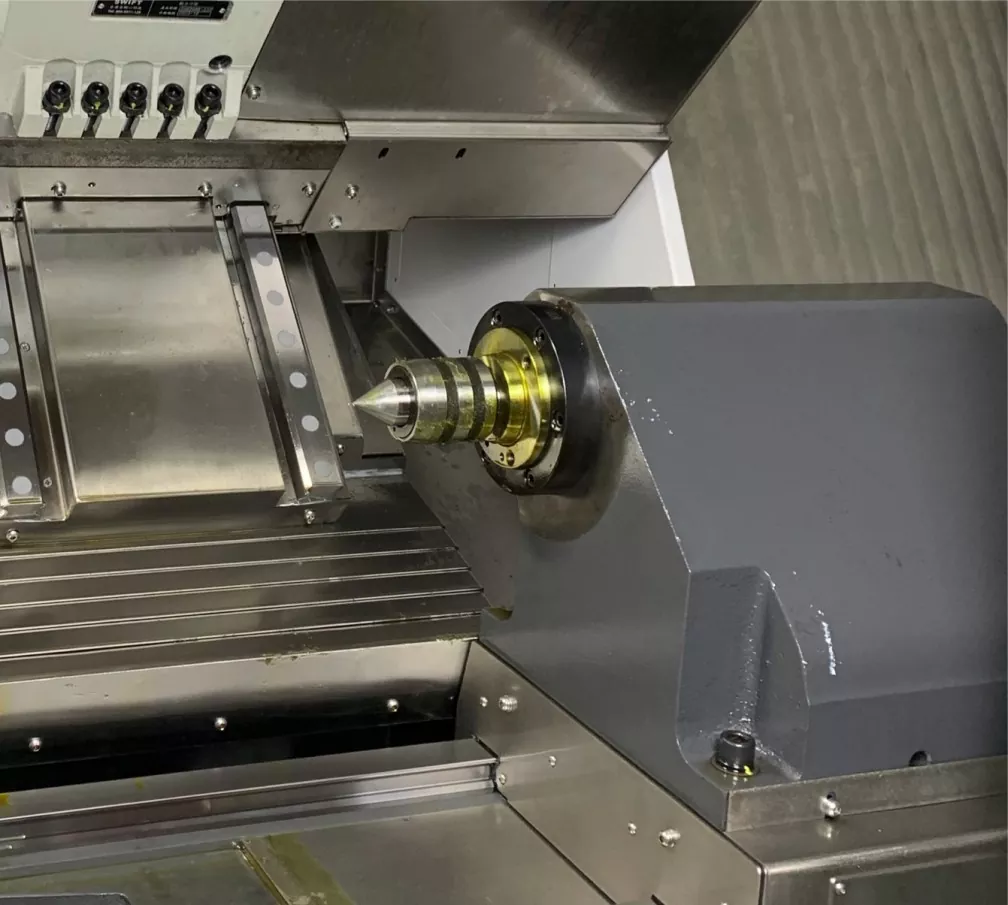

Ohjelmoitava hydraulinen takaosan keskus mahdollistaa yhden näppäimen toiminnan laajentamisen tai vetämisen helpottaen helppoa työkappaleen puristamista. Siinä on kaksinopeuksinen hallinta (nopea ja hidas).

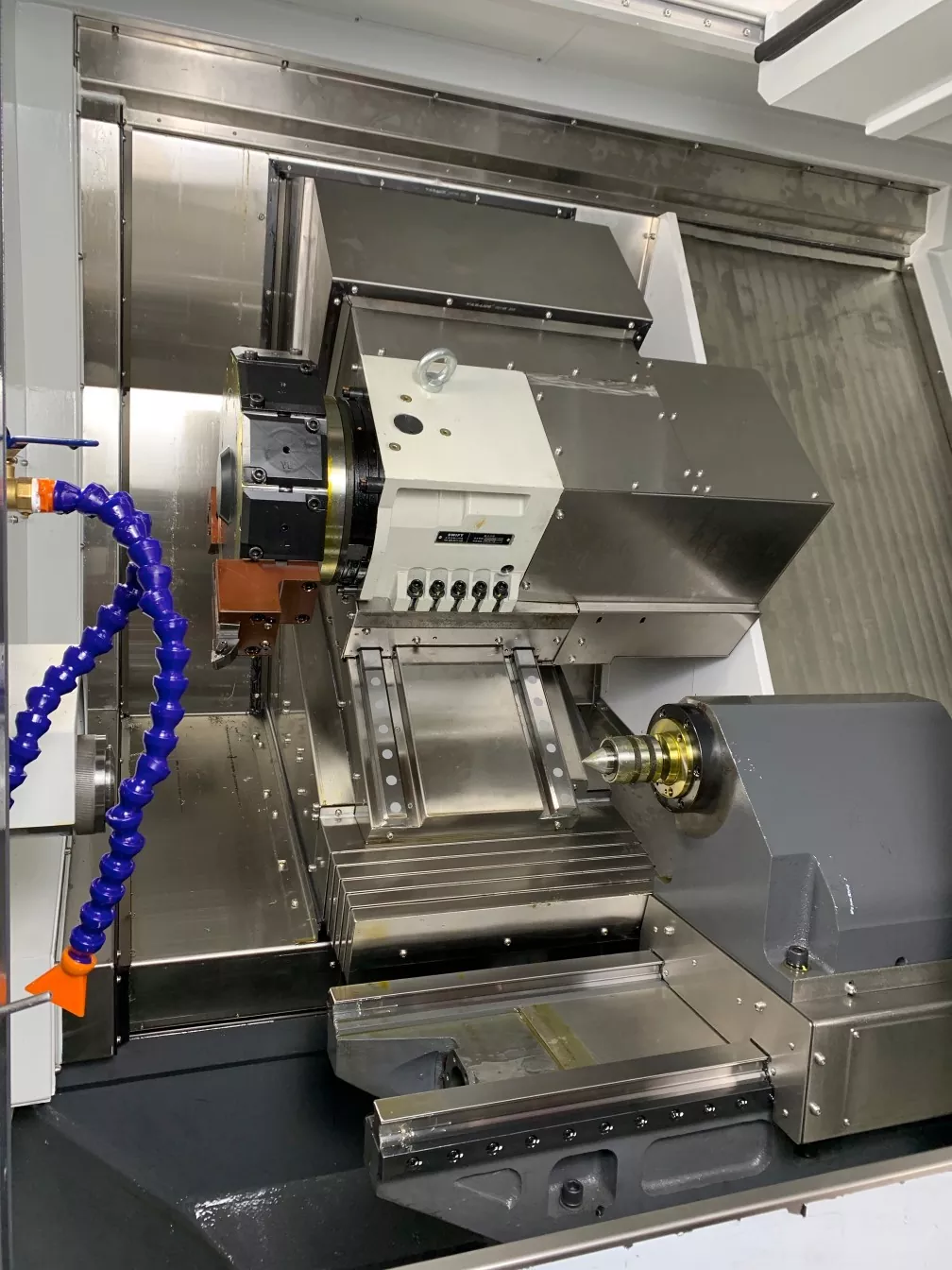

Tehotornia käytetään korkean rigiteettisten osien työstöön, ja interpoloitua Y-akselin tehopäätä voidaan käyttää yhdessä käännösmyllyyhdistelmän kanssa konekompleksisiin osiin.

Konetyökalun sänky ottaa korkean matalan kiskon suunnittelun, jonka kulmasuhde on 15:30 astetta, mikä voi tehokkaasti varmistaa, että työstötyökalu ei muodonmuutos pitkäaikaisen toiminnan aikana, ja siinä on hyvä jäykkyys ja vahva vakaus.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	52Cy
Pyöriä sängyn runkoa	Φ600
Suurin halkaisijan käsittely	Φ350
Kara
Karan nenä	A2-6
Aukko	Φ52
Karanopeus	0-4500
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Hännän istuinmatka
Takesantohihan eritelmä	Mo: n 4#
Hännän istuinmatka	500 mm
Hännän istuimen liikkumismenetelmä	liukusäädin
Chuckin ylin etäisyys	630 mm
Hännän istuimen painealue	5-20 kiloa
Ylin matkasuunnitelma	120 mm
Hännän istuinrakenne	Tarkkuusholkkityyppi
Aksiaalinen aivohalvaus
X-akselin matkan säde	260 mm
Z-akselin aivohalvaus	620 mm
Y-akselin aivohalvaus	﹢ 60 mm﹣68 mm
Moottorivirta
Kara (servo) ja moottori	11 kW
X -akseli (servo) ja moottori	3,1 kW
Z -akseli (servo) ja moottori	3,1 kW
Y -akseli (servo) ja moottori	2,4 kW
Virran päämoottori	5,5 kW
huuhtelu
huuhtelu	BMT55
Muut
Paino	5000 kg
Mekaaniset mitat	290019502100

Tuotesuhde ja sovellus

Interpoloidut Y-akselin kääntömyllyyhdisteet CNC-työstötyökaluja käytetään laajasti erilaisissa valmistusteollisuudessa, etenkin korkean tarkkuuden ja monimutkaisten osien, kuten telakointimerkkien, autojen osien, lääketieteellisten laitteiden jne. Käsittelyssä, joilla on merkittäviä etuja. Lisäksi sitä voidaan käyttää myös osien käsittelemiseen monimutkaisten geometristen muotojen, erikokoisten ja suurten tarkkuusvaatimusten, kuten lieriömäisten pintojen, kartiomaisten pintojen, askelpintojen, pallomaisten pintojen ja muun tyyppisten pyörivien pintojen käsittelemiseen.

Tuotantotiedot

Sitä ajaa ja ohjataan ruuvitangolla ja servomoottorilla. Ohjelmaohjeet liikkumiselle ja työntövoimalle voidaan asettaa, ja toiminta on yksinkertainen.

Se omaksuu ohjelmoitavan hydraulisen takaosan suunnittelun, mikä helpottaa pyöreyden ja samankeskisyyden varmistamista käsitellessään erittäin pitkiä ja hoikkaa akselin osia.

Ohjelmoitava hydraulinen takaosto voi hallita eteenpäin, taaksepäin ja pysäyttää hännän M-koodien ja K-koodien läpi. Lisäksi se mahdollistaa paineen mielivaltaisen säätämisen. Se on yksinkertainen, kätevä, turvallinen ja luotettava.
