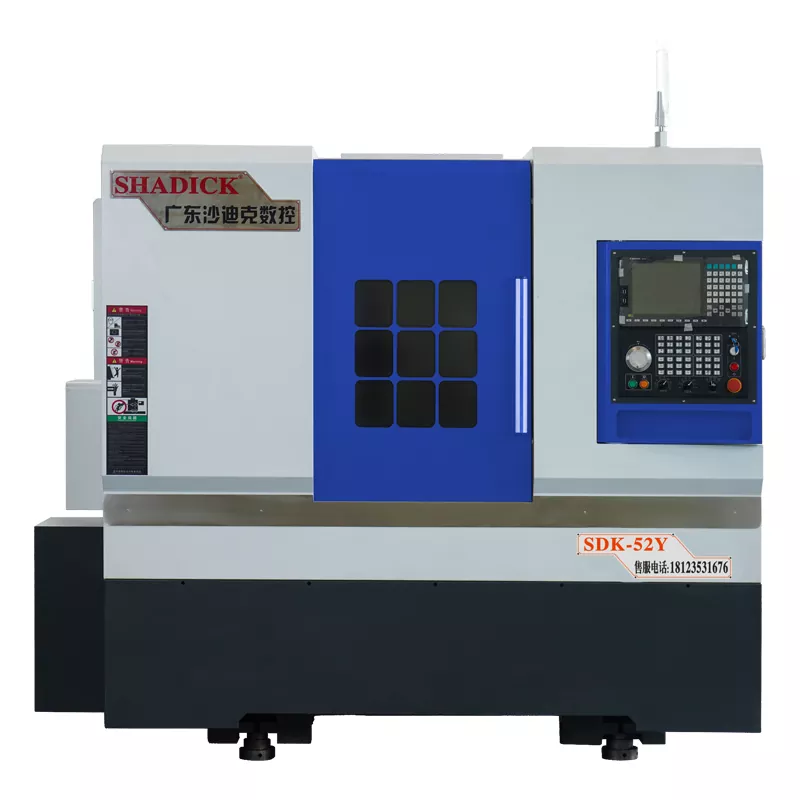

52-Tailstock-käännössikomposiitti CNC-kone

SHADICK 52-TAILSTOCK Käännösmylly CNC-kone voidaan määrittää joustavasti tavallisella tai ohjelmoitavalla hydraulisella takaosalla asiakkaiden tarpeiden mukaan. Tavallista hydraulista takaosaa on helppo käyttää, mutta sen joustavuus ja tarkkuus ovat rajoitetut; Ohjelmoitava hydraulinen takaosasto luottaa toisaalta edistyneeseen ohjelmointiauhoon suuren tarkkuuden ja joustavan koneistuksen saavuttamiseksi, mikä täyttää monimutkaiset vaatimukset.

Lähetä kysely

Tuotteen Kuvaus

SHADICK 52-TAILSTOCK-kääntömyllykomposiittikomposiittikonekonetta säätelevät Shadick 52-Tailstock-kääntömyynnin y-akselin 4 lineaarisella oppaalla tai kaksinkertaisella kovetetulla oppaalla, mikä parantaa merkittävästi tarkkuutta ja suurta jäykkyyttä.

Se on varustettu ohjelmoitavalla hydraulisella takaosalla. Vain yhdellä painikkeen painalluksella voit laajentaa tai peruuttaa takaosan, mikä tekee työkappaleiden puristamisen helpoksi. Siinä on kaksinopeuksinen hallinta (nopea ja hidas).

Siinä on neljä - akselin kytkentäkonetta kääntämistä, jyrsintä, porausta, napauttamista jne., Ja se voi suorittaa porauksen ja napauttamisen osien akselin päissä.

Tehotornetta voidaan käyttää korkean rigiteettisten osien koneisiin. Todellinen Y-akselin virtapää voidaan yhdistää kääntömyllyyhdistelmätoimintoon konekompleksien osiin.

Se voi suorittaa suuren mittakaavan tarkkuuskoneiden teräs- ja ruostumattomasta teräksestä valmistetuissa osissa sekä poraamalla ja napauttamalla akselin päissä. Kone, jolla on pyrstö, voi käsitellä pitkän akselin osia.

Sivulla on sähkötyökalujen toimintomoduuli, joka voi suorittaa toimintoja, kuten poraus-, napauttamista ja jauhamisvarastoja, mahdollistaa eri akselin osien tarkka poraus ja jyrsintä.

Virtapään moottorin teho on 5,5 kW ja se on varustettu itsenäisellä jäähdytysjärjestelmällä. Sen suurin pyörimisnopeus voi saavuttaa 8000 kierrosta minuutissa. Se voi suorittaa 24 tunnin työstöä ylikuumentamatta tai aiheuttamatta hälytystä.

Tuoteparametri (spesifikaatio)

Käsittelykapasiteetti	52y
Pyöriä sängyn runkoa	Φ500
Suurin halkaisijan käsittely	Φ350
Kara
Karan nenä	A2-6
Aukko	Φ52
Karanopeus	0-6000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Hännän istuinmatka
Takesantohihan eritelmä	Mo: n 5#
Hännän istuinmatka	420 mm
Hännän istuimen liikkumismenetelmä	liukusäädin
Chuckin ylin etäisyys	450 mm
Hännän istuimen painealue	5-20 kiloa
Ylin matkasuunnitelma	120 mm
Hännän istuinrakenne	Tarkkuusholkkityyppi
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	260 mm
Z-akselin aivohalvaus	520 mm
Y-akselin aivohalvaus	± 45 mm/± 50 mm
Moottorivirta
Kara (servo) ja moottori	11 kW
X -akseli (servo) ja moottori	3,1 kW
Z -akseli (servo) ja moottori	3,1 kW
Y -akseli (servo) ja moottori	2,4 kW
Virran päämoottori	5,5 kW
12- Station Power Turret (BMT45)	King CNC Taiwanista, Kiinasta
Power Head 0 - aste	2
Power Head 90 - aste	2
Muut
Paino	3700 kg
Mekaaniset mitat	285017802040

Tuoteominaisuus ja sovellus

Käännösmyllyyhdistelmätyökalu sisältää luonnostaan korkean hyötysuhteen ja monitoiminnan. Se pystyy suorittamaan erilaisia koneistustehtäviä yhdessä kiinnittimessä, mikä tekee siitä erittäin sopivan tuotantoteollisuudelle, joka vaatii tehokasta tuotantoa. Sitä sovelletaan pitkän akselin työstöön teollisuudenaloilla, kuten autojen osissa, voimansiirtoteollisuudessa ja tuulivoimantuotannossa.

Tuotantotiedot

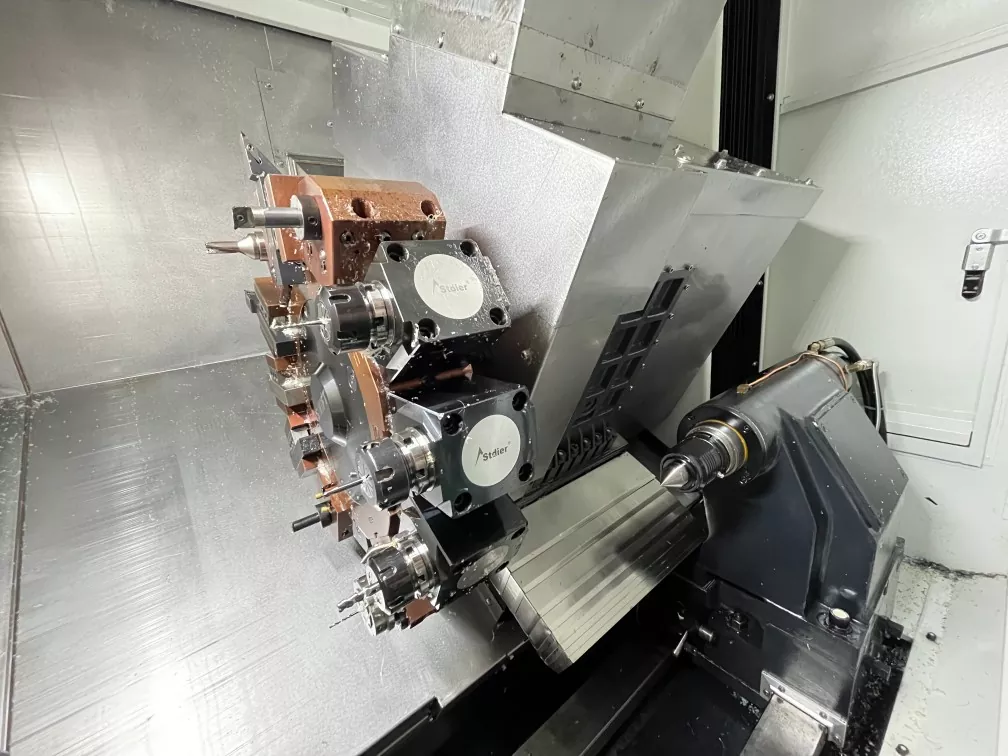

52-TAILSTOCK Käännösmylly CNC-koneen sisäinen rakenne työkalun sisäinen rakenne ， BMT55-servovetoinen torni parantaa indeksoinnin luotettavuutta ja varmistaa korkean jäykkyyden jauhamisen aikana.
