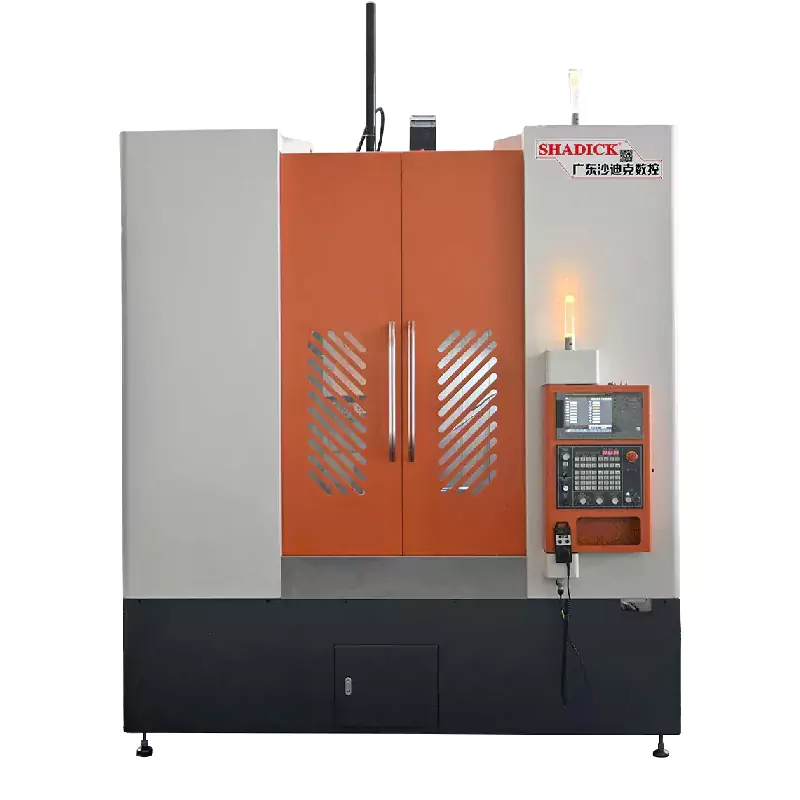

80 pystysuoraa CNC -työstötyökalua

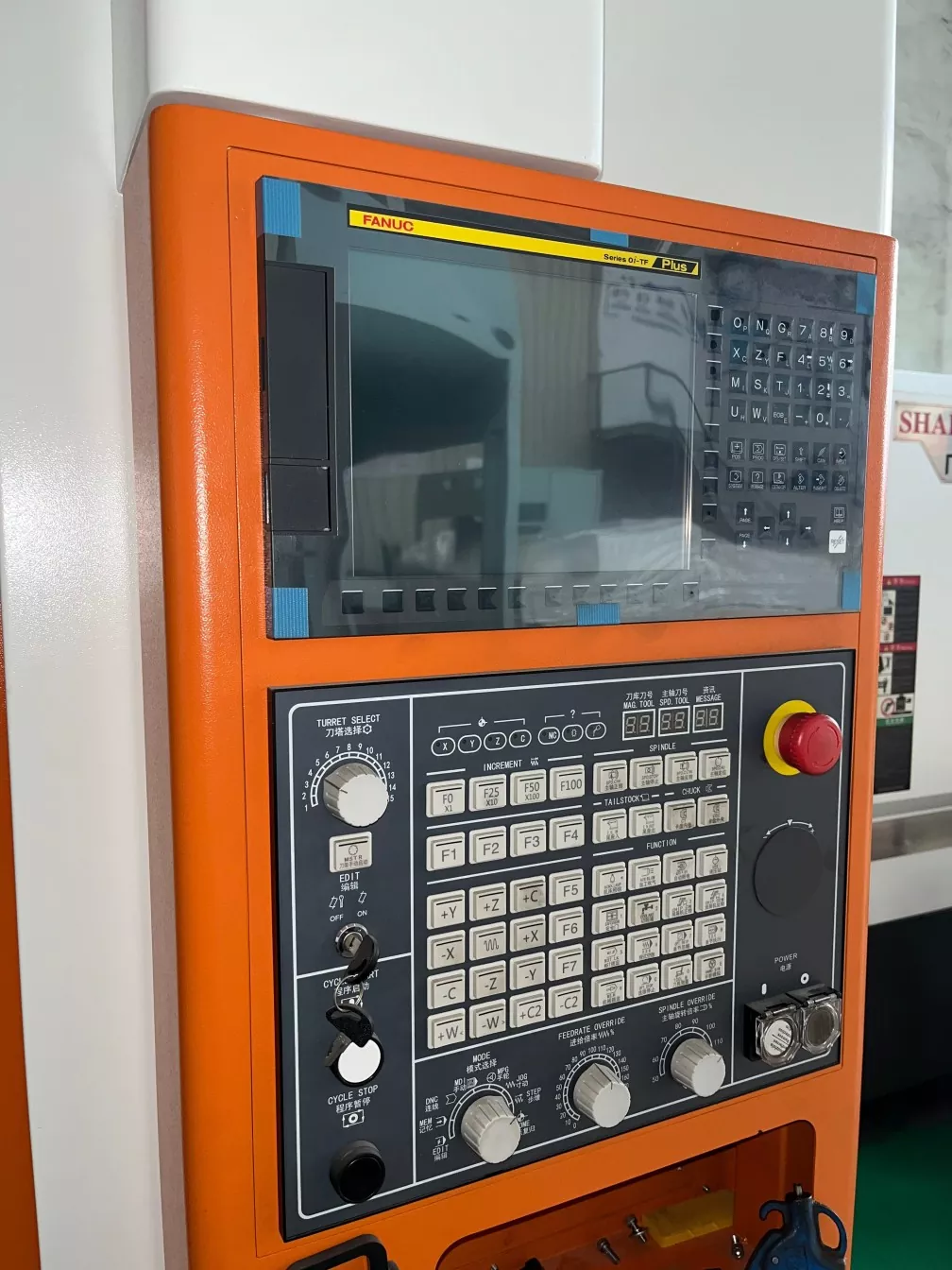

80 pystysuuntaista CNC-työstötyökalua on varustettu moniakselilla ohjauksella, joka mukautuu joustavasti monimutkaisten työkappaleiden monipuoliseen työstötarpeeseen. Työpöydän sijainti on intuitiivinen, ohjelmointi on yksinkertaista, ja operaattoreille on kätevää suorittaa koneistusoperaatioita ja ohjelman säätöjä. Se pystyy käsittelemään erilaisia materiaaleja, mukaan lukien metallit, muut kuin metallit jne., Jotta eri toimialojen käsittelytarpeet vastaisivat.

Lähetä kysely

Tuotteen Kuvaus

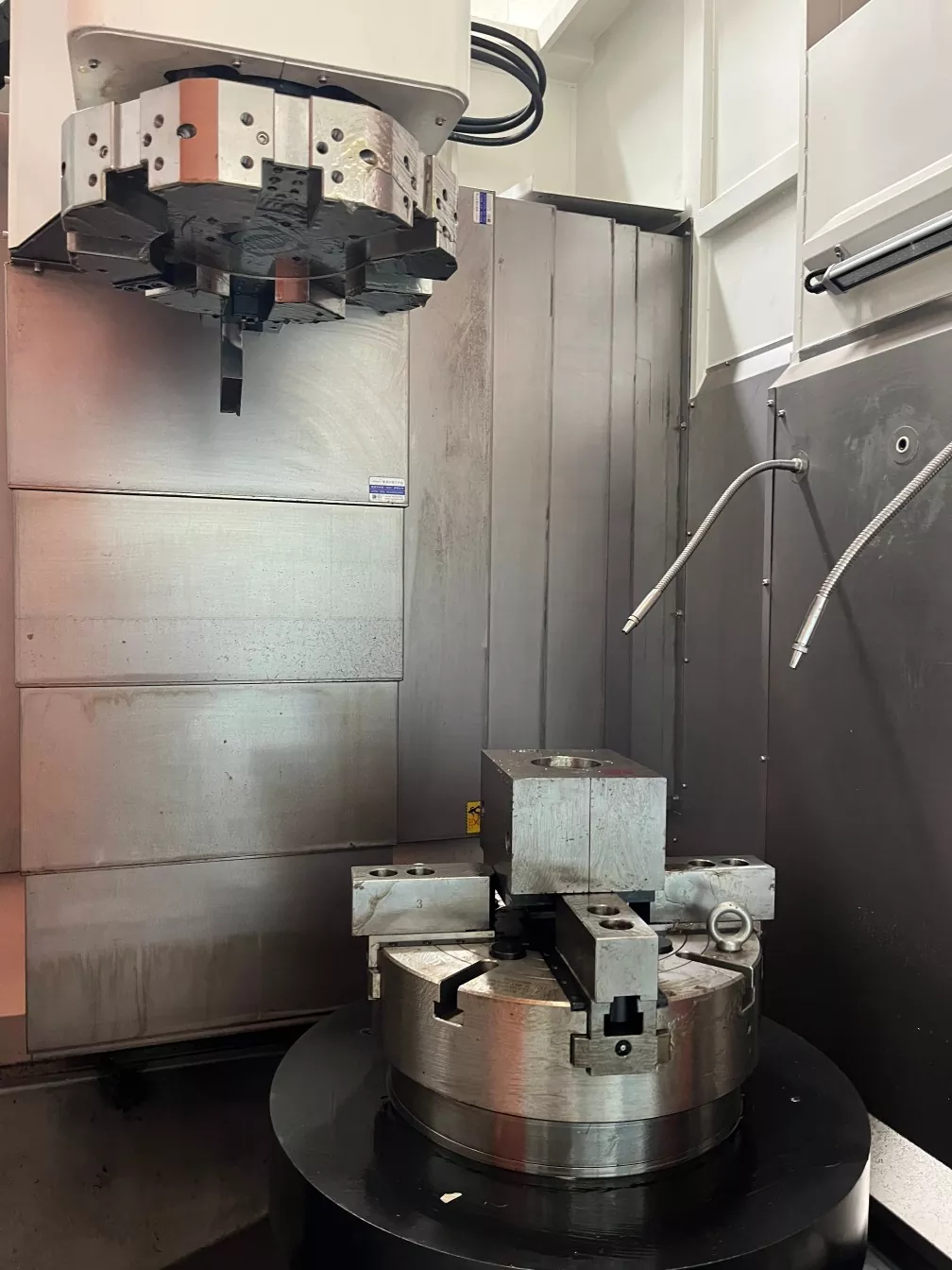

Vakaa prosessointi: Työkappale on luonnollisesti sijoitettu painovoimalla, mikä tarjoaa vakaan leikkausrenkaan tarkkaan prosessoinnin varmistamiseksi. Yhdessä saksalaisen Schott -tornin kanssa 80 pystysuoraan CNC -työstötyökaluun on erittäin tarkkuus, tarkka sijainti ja voimakas jäykkyys.

Molemmat akselit (XZ) käyttävät 55 mm: n raskaita rullaratoja ja 50 mm: n ruuvitangoja, joita tukee kuusi raskaan liukusäädintä

Sopii osien käsittelyyn, joilla on suuret halkaisijat ja raskaat painot.

Konetyökalupohja on melkein neliö, jolla on suuri jäykkyys, vähentäen muodonmuutoksen ja liikkeen vaikutusta.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	LC60	LC80
Pyöriä sängyn runkoa	Φ700	Φ850
Suurin halkaisijan käsittely	Φ600	Φ800
Kara
Karan nenä	A2-8	A2-11
Aukko	Φ86	Φ60
Karanopeus	0–2000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,008
Karan ampuminen	≤0,008/100 mm
Kara	≤0,008/100 mm
X, z Crosshair	≤0,008/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	500 mm
Z-akselin aivohalvaus	750 mm
Moottorivirta
Kara (servo) ja moottori	15 kW
X -akseli (servo) ja moottori	2,9 kW
Z -akseli (servo) ja moottori	2,9 kW
huuhtelu
huuhtelu	8 työasemaa, joissa on 380 työkalualusta
Muut
Paino	9000 kg	11000 kg
Mekaaniset mitat	245023302650

Tuotesuhde ja sovellus

Raskaiden ja suurten osien prosessointia, kuten akseleita, vaihteita, pyöräkeskuksia jne. Pellot, jotka vaativat suurta tarkkuutta, kuten ilmailualan komponentit, vaativat erittäin korkean koneistustarkkuuden ja pinnan laadun. Suurten muottien ja laitteiden komponenttien valmistus: Suurten komponenttien, kuten muotinvalmistus- ja sähköntuotantolaitteiden monimutkaisten muotojen ja korkean tarpeellisen vaatimusten täyttäminen.
