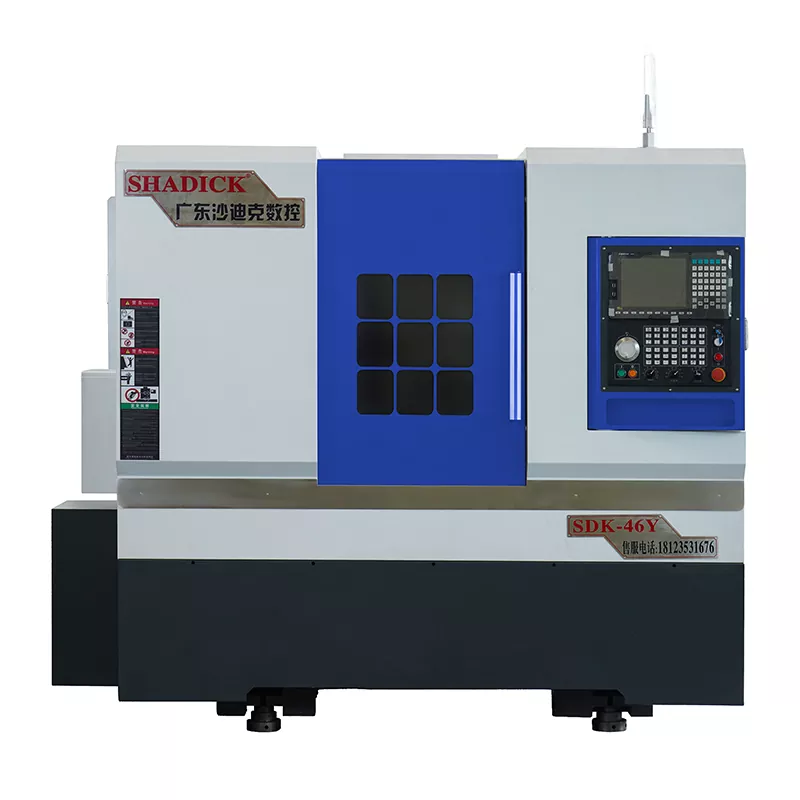

46-käännös- ja jyrsintäyhdiste CNC-työstötyökalut

Shadick ei vain tarjoa huippuluokan 46 käännöstä ja jyrsintäyhdisteistä CNC-työstötyökaluja, vaan myös erinomaisia räätälöityihin palveluihin. Tekninen tiimimme suunnittelee prosessivirran huolellisesti, määrittää työkalut ja suunnittelee automaatioratkaisuja kunkin asiakkaan erityistarpeiden perusteella, tarjoamalla todella "yhden luukun" ratkaisun kaikille asiakkaille. Shadickin valitseminen tarkoittaa valmistuskumppanin valitsemista, joka voi saavuttaa tehokkaan ja huolestuttavan toiminnan.

Lähetä kysely

Tuotteen Kuvaus

46-kääntyvämme ja jyrsintäyhdisteemme CNC-työstötyökalujen avulla todellista Y-akselin tehotornia hallintaa monimutkaisen osien koneistuksen suorittamiseen.

Jokainen akseli on varustettu tuotuilla korkean tarkkuuden lineaarisilla oppailla, rullaluuroilla ja tarkkuuslaakereilla.

Se voi suorittaa teräsosien ja ruostumattoman teräksen laajamittaisen tarkkuuskoneiden sekä akselin päiden poraamisen ja napauttamisen.

Suoran kytketyn tehorretin Y-akseli hyväksyy 4-johdon kiskon/kaksinkertaisen kovan kiskon hallinnan, mikä parantaa huomattavasti tarkkuutta ja suurta jäykkyyttä.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	46y
Pyöriä sängyn runkoa	Φ450
Suurin halkaisijan käsittely	Φ350
Kara
Karan nenä	A2-5
Aukko	Φ46
Karanopeus	0-6000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,003
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin säde	250 mm
Z-akselin aivohalvaus	400 mm
Y-akselin aivohalvaus	± 35 mm
Moottorivirta
Kara (servo) ja moottori	7,5 kW
X -akseli (servo) ja moottori	3,1 kW
Z -akseli (servo) ja moottori	3,1 kW
Y -akseli (servo) ja moottori	2,4 kW
Virran päämoottori	5,5 kW

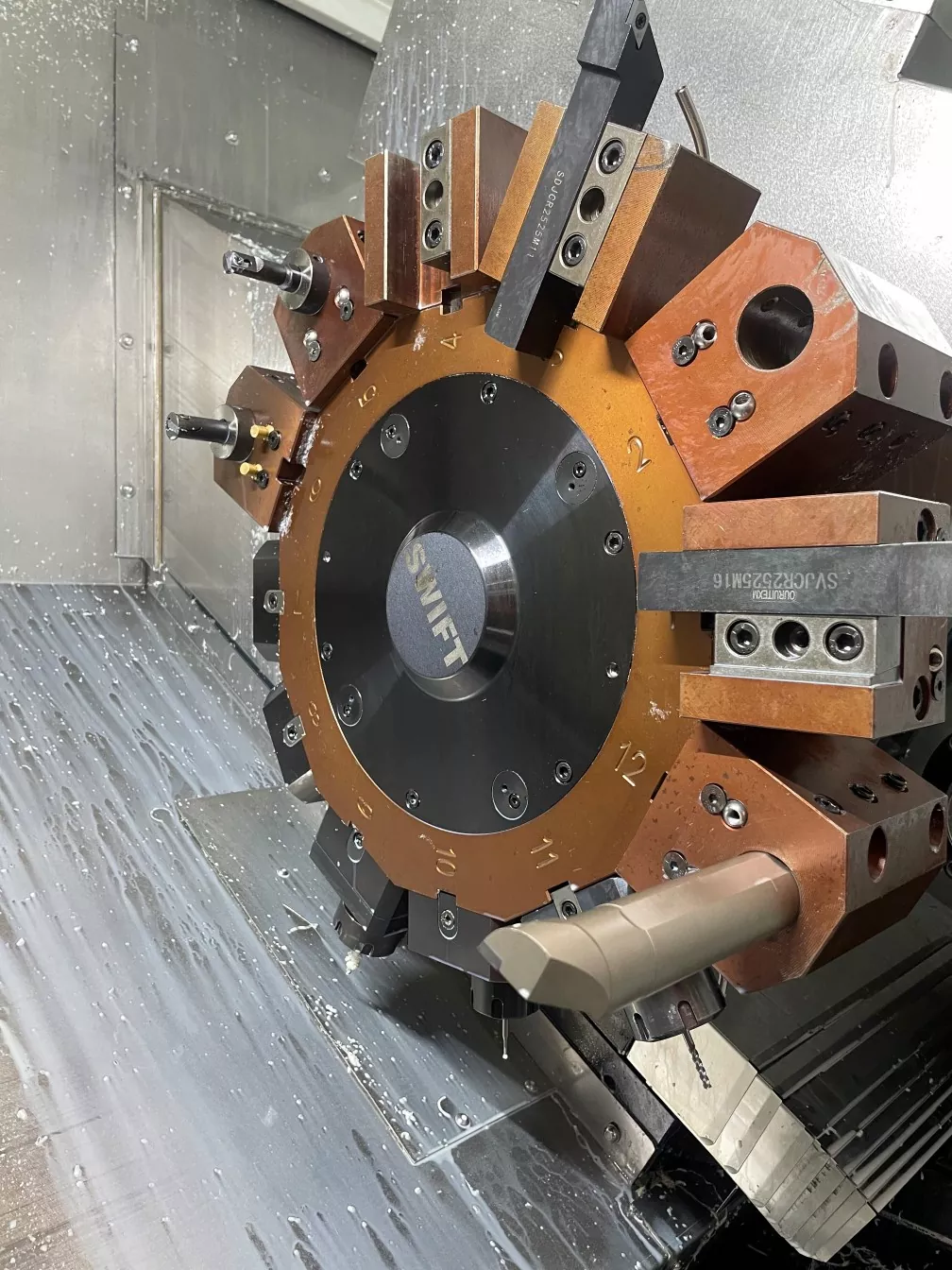

12 - Station Power Turret (BMT40)	King CNC Taiwanista, Kiinasta
Power Head 0 - aste	2
Power Head 90 - aste	2
Muut
Paino	3600 kg
Mekaaniset mitat	273017101920

Tuotesuhde ja sovellus

Shadick 46-kääntyvä ja jyrsintäyhdiste CNC-työstötyökalut yhdistävät sorvin ja koneistuskeskuksen toiminnot. Se on erityisesti suunniteltu käsittelemään tuotteita, joilla on korkeat tarkkuuden, samankeskisyyden ja koaksiaalisuuden vaatimukset. Yleensä sitä käytetään varaosien käsittelemiseen kenttien, kuten auto-, ilmailu- ja muotinvalmistusteollisuudessa. Yhdellä puristuksella se voi suorittaa monimutkaisten osien käsittelyn, lyhentämällä tuotantoaikaa ja vähentää kustannuksia.

Tuotantotiedot

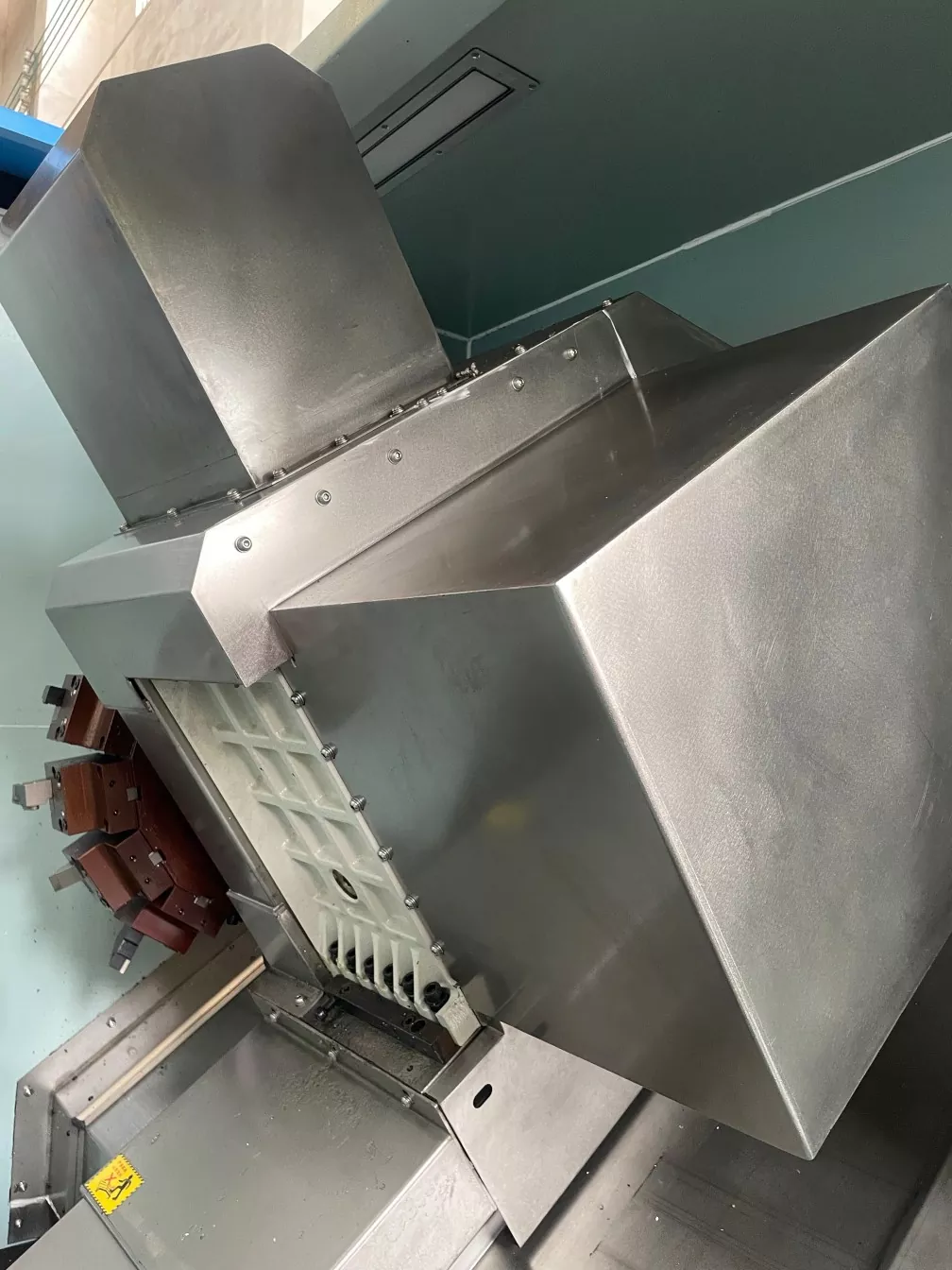

46 käännös- ja jauhamisyhdiste CNC-työstötyökalut Sisäinen rakenne Näyttö

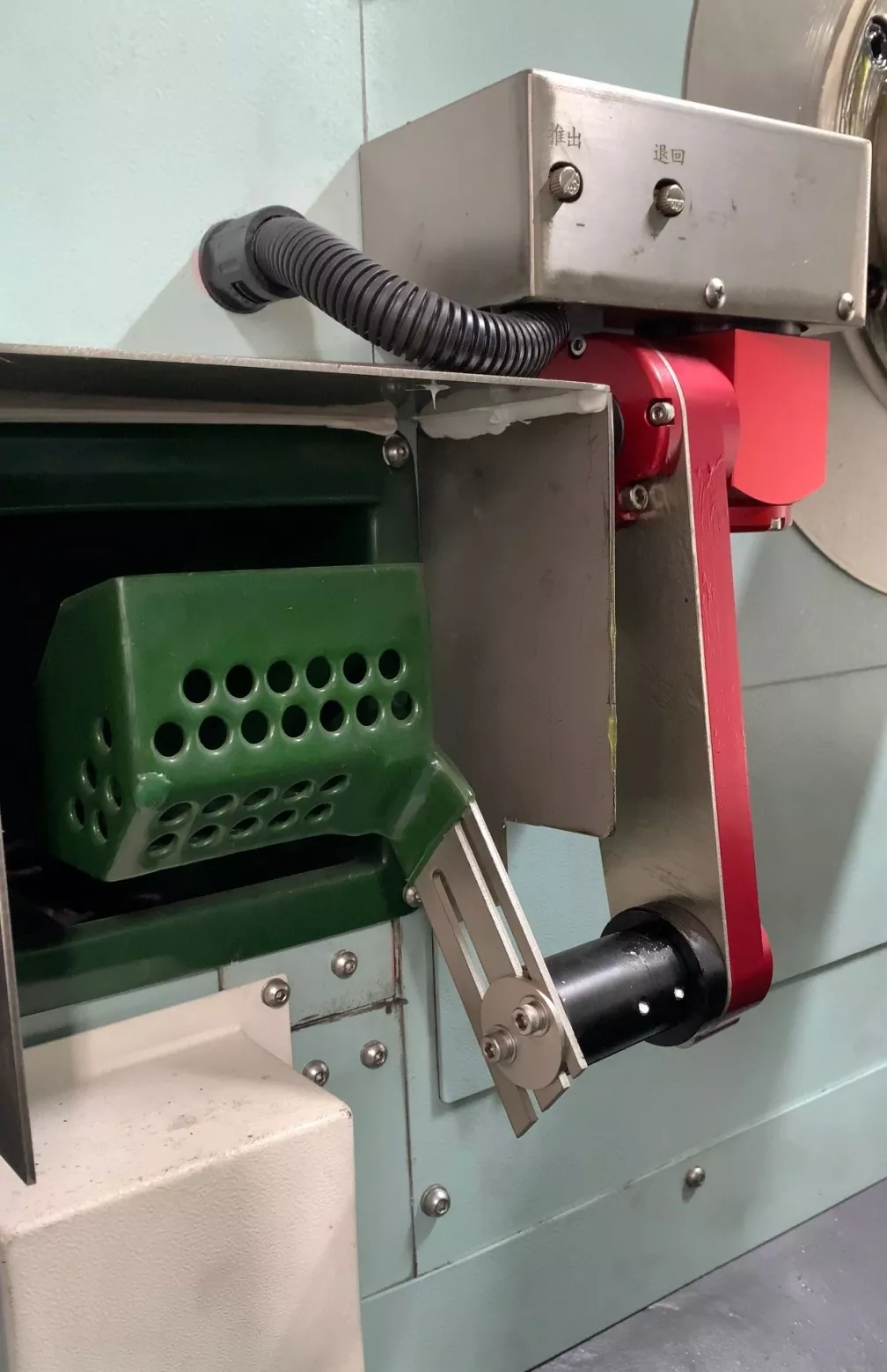

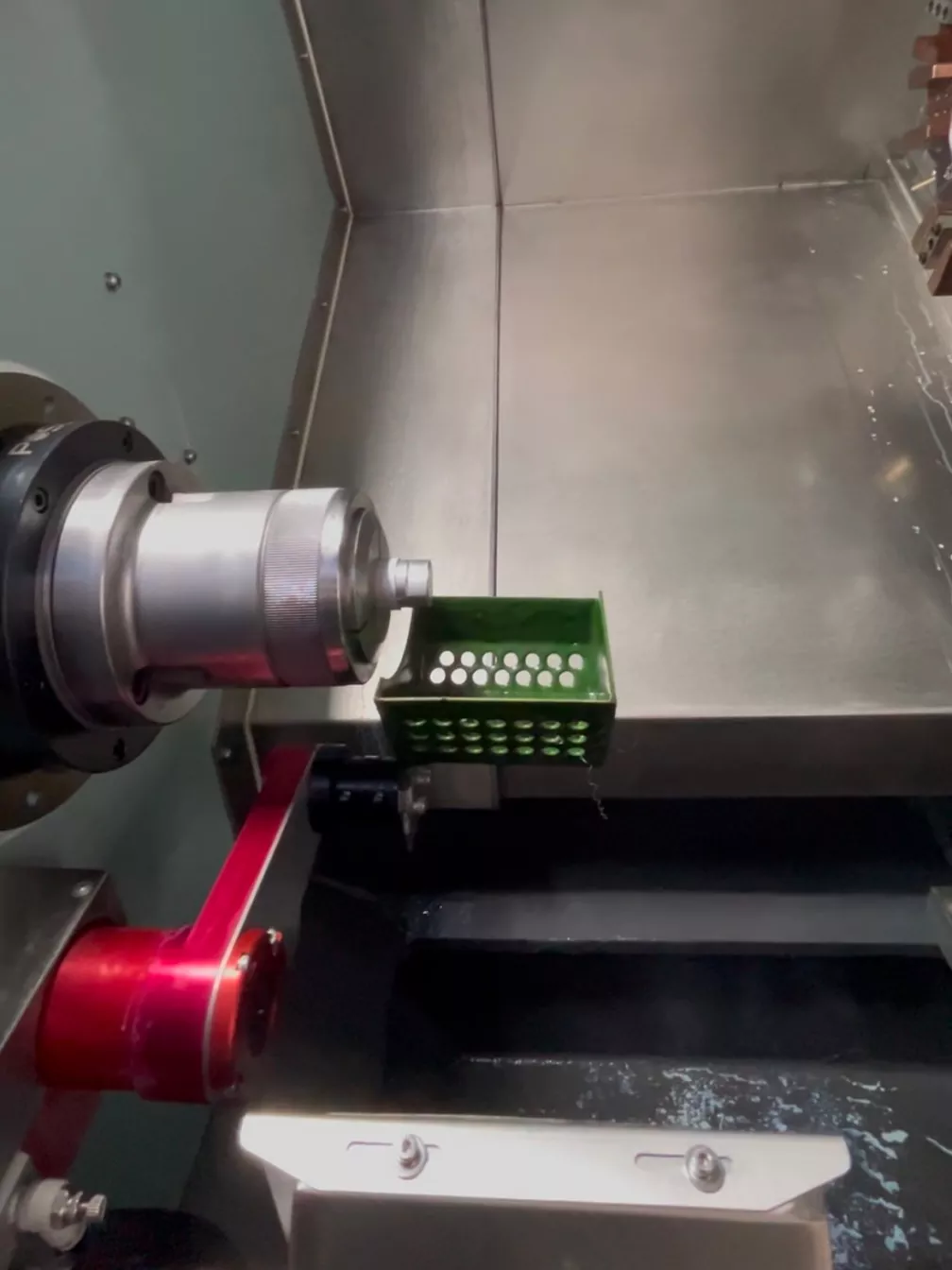

Laitteemme mahdollistaa työkappaleen keräilijän ja automaattisen syöttölaitteen valinnaisen asennuksen asiakkaiden tarpeiden mukaan, jotka voivat säästää aikaa ja työvoimaa, ja vähentää kustannuksia.
