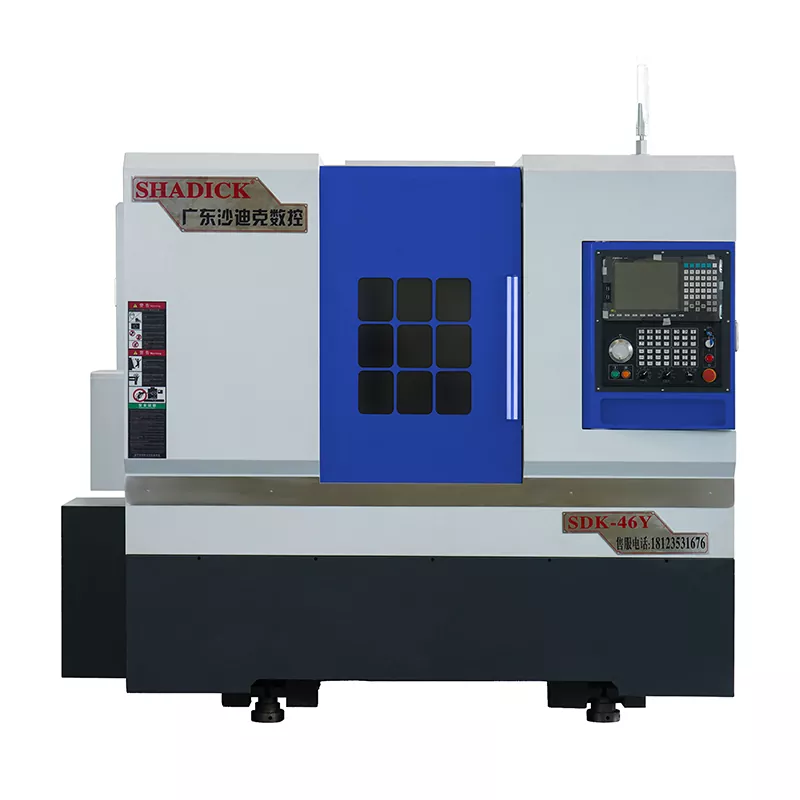

46-Tailstock-käännössikomposiitti CNC-kone

46-Tailstock-käännösmylly CNC-kone on yleisesti käytetty laite valmistusteollisuudessa, jossa yhdistyvät kääntymisen, jauhamisen, poraamisen, napauttamisen ja muun toiminnot, mikä mahdollistaa useiden tehtävien suorittamisen yhdellä asennuksella. Käännösmyktiokeskuksemme on erityisen sopiva monimutkaisten osien, kuten hoikkaiden komponenttien ja monimutkaisten kaarevien pintojen, käsittelemiseen, joita on usein vaikea saavuttaa korkealla hyötysuhteella ja tarkkuudella perinteisten koneistusmenetelmien avulla.

Lähetä kysely

Tuotteen Kuvaus

46-Tailstockin käännösmylly CNC-kone voi samanaikaisesti saavuttaa moniprosessin kääntömyllyyhdistelmätoiminnot, kuten kääntäminen, jyrsintä, poraus, napauttaminen, harrastus ja rako.

Karan C-akseli on varustettu korkearesoluutioisella magneettirengaskooderilla, joka mahdollistaa jatkuvan indeksoinnin (indeksoinitarkkuus on jopa 0,01 astetta). Se kootaan koaksiaalisesti työstötyökalun kanssa C-akselin sijainnin tarkkuuden ja korkean luotettavuuden varmistamiseksi.

Se omaksuu täysin suljetun suojelusuunnittelun, joka suojaa tehokkaasti tärkeitä komponentteja, kuten ruuveja, oppaita ja laakereita. Se on esteettisesti miellyttävä, vakaa ja kestävä.

Se käyttää Taiwan Syntec -käyttöjärjestelmää, joka mahdollistaa nopean sijoituksen suuren nopeuden aikana, mikä parantaa tehokkaasti indeksointitehokkuutta ja tarkkuutta.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	46y
Pyöriä sängyn runkoa	Φ450
Suurin halkaisijan käsittely	Φ350
Kara
Karan nenä	A2-5
Aukko	Φ46
Karanopeus	0-6000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Hännän istuinmatka
Takesantohihan eritelmä	Mo: n 5#
Hännän istuinmatka	370 mm
Hännän istuimen liikkumismenetelmä	liukusäädin
Chuckin ylin etäisyys	450 mm
Hännän istuimen painealue	5-20 kiloa
Ylin matkasuunnitelma	120 mm
Hännän istuinrakenne	Tarkkuusholkkityyppi
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	250 mm
Z-akselin aivohalvaus	510 mm
Y-akselin aivohalvaus	± 35 mm
Moottorivirta
Kara (servo) ja moottori	7,5 kW
X -akseli (servo) ja moottori	3,1 kW
Z -akseli (servo) ja moottori	3,1 kW
Y -akseli (servo) ja moottori	2,4 kW
Virran päämoottori	5,5 kW
15- Station Power Turret (BMT40)	King CNC Taiwanista, Kiinasta
Power Head 0 - aste	2
Power Head 90 - aste	2
Muut
Paino	3600 kg
Mekaaniset mitat	285017802040

Tuotesuhde ja sovellus

Tailstockin kääntömyllykompleksi on monipuolinen koneistuslaite, joka yhdistää kääntymisen ja jyrsinnän toiminnot, ja siinä on takaluukulaite erilaisten työkappaleiden käsittelyn tukemiseksi. Tämä 46-Tailstock-käännösmylly CNC-koneen korkea tarkkuus, korkea hyötysuhde ja kyky käsitellä kompleksin muotoisia työkappaleita tekevät siitä laajasti useilla toimialoilla.

Tuotantotiedot

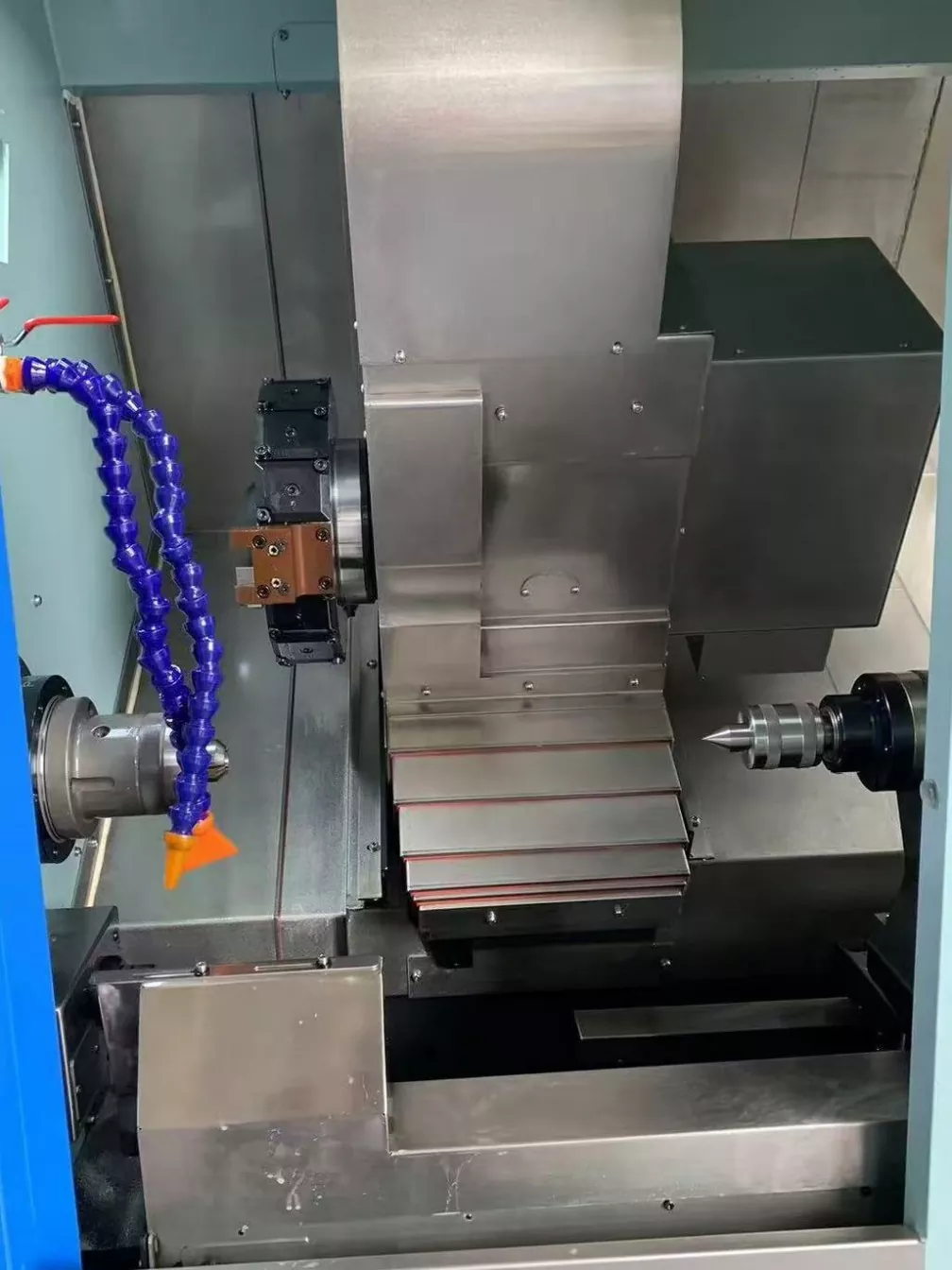

46-TAILSTOCK Käännösmylly CNC-koneen sisäinen rakenne työkalun työkalun sisäinen rakenne.

15-aseman teho torni voi ladata enemmän työkaluja. Konettaessa monimutkaisia osia ei tarvitse muuttaa työkaluja usein, mikä vähentää työkalujen muutosta ja parantaa koneistustehokkuutta.
