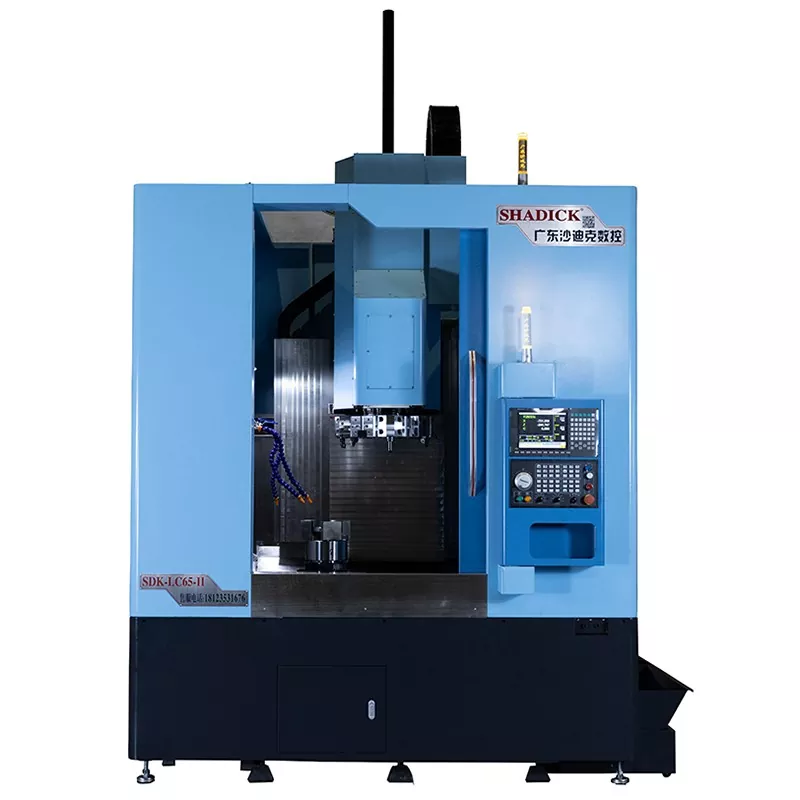

60 pystysuoraa CNC -työstötyökalua

60 pystysuoran CNC -työstötyökalujen pystysuuntainen asettelu tuo monia etuja: sen kompakti rakenne, pieni jalanjälki ja soveltuvuus työympäristöihin, joissa on rajoitettu tila. Työkappale on luonnollisesti sijoitettuna painovoimalla koneistusprosessin aikana, mikä tarjoaa erittäin vakaan koneistusympäristön leikkaamiseen ja varmistaa korkean tarkkuuden koneistuksen saavuttamisen.

Lähetä kysely

Tuotteen Kuvaus

60 pystysuoraa CNC -työstötyökalua on yleensä varustettu erilaisilla lisävarusteilla ja työkaluilla, jotka voivat suorittaa erilaisia koneistustehtäviä, kuten kääntäminen, jyrsintä, poraus, napauttaminen jne. Niillä on vahva sopeutumiskyky ja suuri joustavuus, joka täyttää monipuoliset työstötarpeet. Pystysuuntaisten työstötyökalujen rakennesuunnittelu helpottaa integrointia automatisoituihin laitteisiin, kuten lastaus- ja purkamislaitteisiin ja roboteihin, muodostaen automatisoituja tuotantolinjoja, jotka saavuttavat tehokkaat ja jatkuva

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	LC60	LC80
Pyöriä sängyn runkoa	Φ700	Φ850
Suurin halkaisijan käsittely	Φ600	Φ800
Kara
Karan nenä	A2-8	A2-11
Aukko	Φ86	Φ60
Karanopeus	0–2000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,008
Karan ampuminen	≤0,008/100 mm
Kara	≤0,008/100 mm
X, z Crosshair	≤0,008/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	500 mm
Z-akselin aivohalvaus	750 mm
Moottorivirta
Kara (servo) ja moottori	15 kW
X -akseli (servo) ja moottori	2,9 kW
Z -akseli (servo) ja moottori	2,9 kW
huuhtelu
huuhtelu	8 työasemaa, joissa on 380 työkalualusta
Muut
Paino	9000 kg	11000 kg
Mekaaniset mitat	245023302650

Tuotesuhde ja sovellus

Autoteollisuudessa käytetään 60 pystysuoraa CNC -työstötyökalua moottorin komponenttien, voimansiirtokotelojen ja muiden monimutkaisten kehon rakenteellisten osien käsittelemiseen. Nämä osat vaativat yleensä suurta tarkkuutta ja hyvää pinnan laatua, ja pystysuorat työstötyökalut voivat täyttää nämä tiukat tuotantovaatimukset. Pystysuuntaisia työstötyökaluja, erityisesti pystysuoria sorvia, käytetään yleisesti suurten levyosien, kuten vauhtipyörien, laippojen, jarrujen rumpujen jne. Kalvaamiseen jne. Näillä osilla on suurempi säteittäinen mitat, ja pystysuoran työstökalun asettelu antaa sille helposti vastata tällaisten työkappaleiden työstötarpeisiin.
