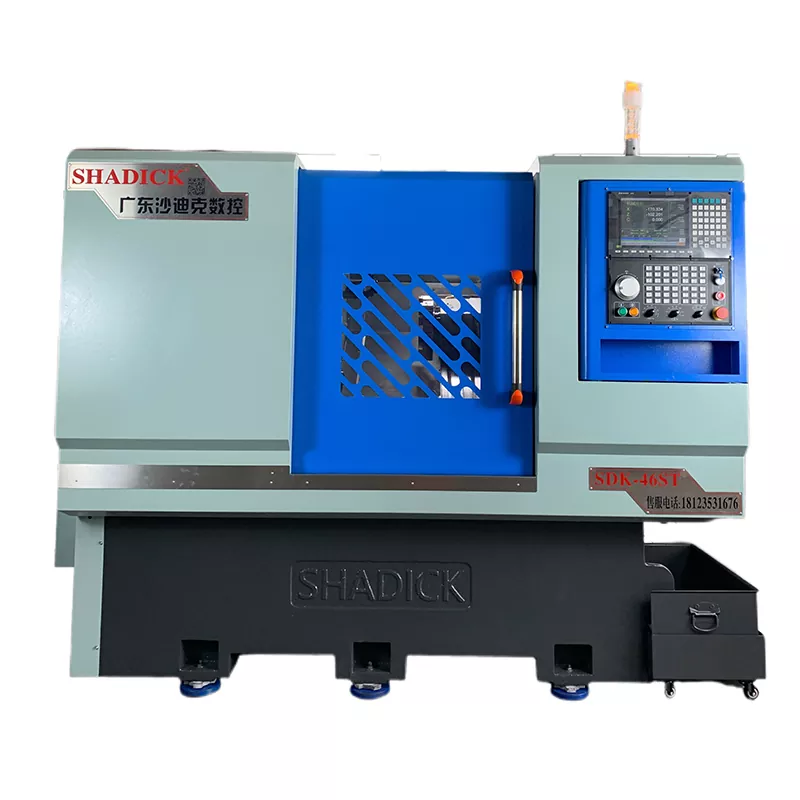

Servo torni ja rivityökalu CNC -työstötyökalut

Eri komponenttien asentaminen servotorni- ja rivityökalujen CNC -työstötyökaluihin korkeampien käsittelyvaatimusten täyttämiseksi on yrityksemme alkuperäisen tehdasten räätälöinnin etu, joka ei vain säästä asiakkaille taloudellisia kustannuksia, vaan myös parantaa huomattavasti tilaa, työvoimaa ja aikaa.

Lähetä kysely

Tuotteen Kuvaus

Erittäin suuren X-akselin isku on 900 ja z-akselin isku on 350, mikä tekee veitsien järjestämisen helpoksi. Servo torni- ja rivityökalu CNC -työstötyökalut voidaan myös varustaa tornilla ja virtapäällä. Yksinkertaisella autolla ja raudalla päivitetty, se voi käsitellä monipuolisia tuotteita, joissa on useita leikkausasentoja kerralla, joten leikkaaminen ei enää ole ongelma.

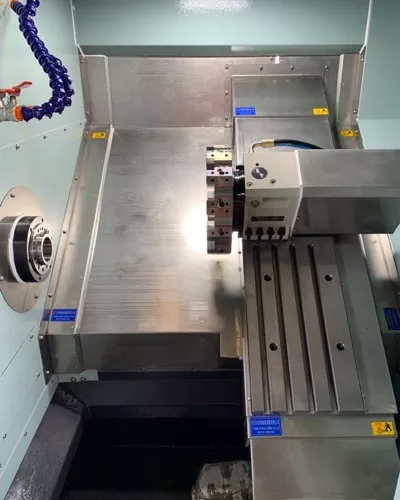

Servotorni, nopea työkalujen vaihtaminen, korkea karan tarkkuus, joka sopii korkean kiiltävän ja korkean jäykkyystuotteiden käsittelyyn.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	46a	52a
Pyöriä sängyn runkoa	Φ500
Suurin halkaisijan käsittely	Φ350	Φ400
Kara
Karan nenä	A2-5	A2-6
Aukko	Φ46	Φ52
Karanopeus	0-6000	0-6000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	900 mm
Z-akselin aivohalvaus	350 mm
Moottorivirta
Kara (servo) ja moottori	7,5 kW	11 kW
X -akseli (servo) ja moottori	1,3 kW	1,7 kW/2,4 kW
Z -akseli (servo) ja moottori	1,3 kW	1,7 kW/2,4 kW
Muut
Paino	3200 kg	3300 kg
Mekaaniset mitat	223016001900

Tuotesuhde ja sovellus

Koekonetyökaluille, joilla alun perin oli vain leikkaustoiminto, servotornian asentaminen voi laajentaa merkittävästi sen toiminnallisuutta. Esimerkiksi, kun prosessoimalla tuotteita, joilla on korkea leikkaustyökalujen kysyntä, servotorni voi tarjota enemmän työkaluvalintoja parantaen prosessoinnin joustavuutta ja tehokkuutta. Servotorni tukee myös kaksisuuntaista indeksointia ja lähintä työkaluvalintaa mihin tahansa työkaluasentoon, vähentäen edelleen työkalujen vaihtamisaikaa ja minimoimalla ei -tuotanto -ajan käsittelyn aikana. Servotorni- ja rivityökalun CNC -työstötyökalujen sovellusskenaariot kattavat useita valmistuskenttiä, kuten ilmailu, auto-, home, energia- ja raskas koneet ja elektroniikka. Tämä yhdistelmä ei vain paranna koneistustarkkuutta ja tehokkuutta, vaan myös vähentää kustannuksia, mikä tekee siitä välttämättömän ja tärkeän laitteen nykyaikaisessa valmistuksessa.
