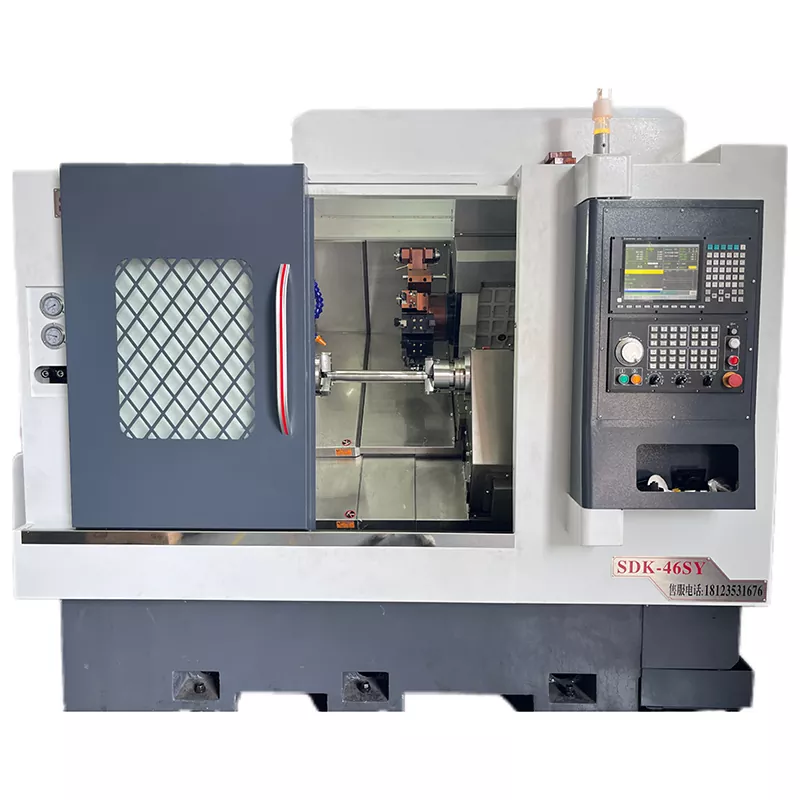

Kaksikarva yhden torretin CNC-työstötyökalut

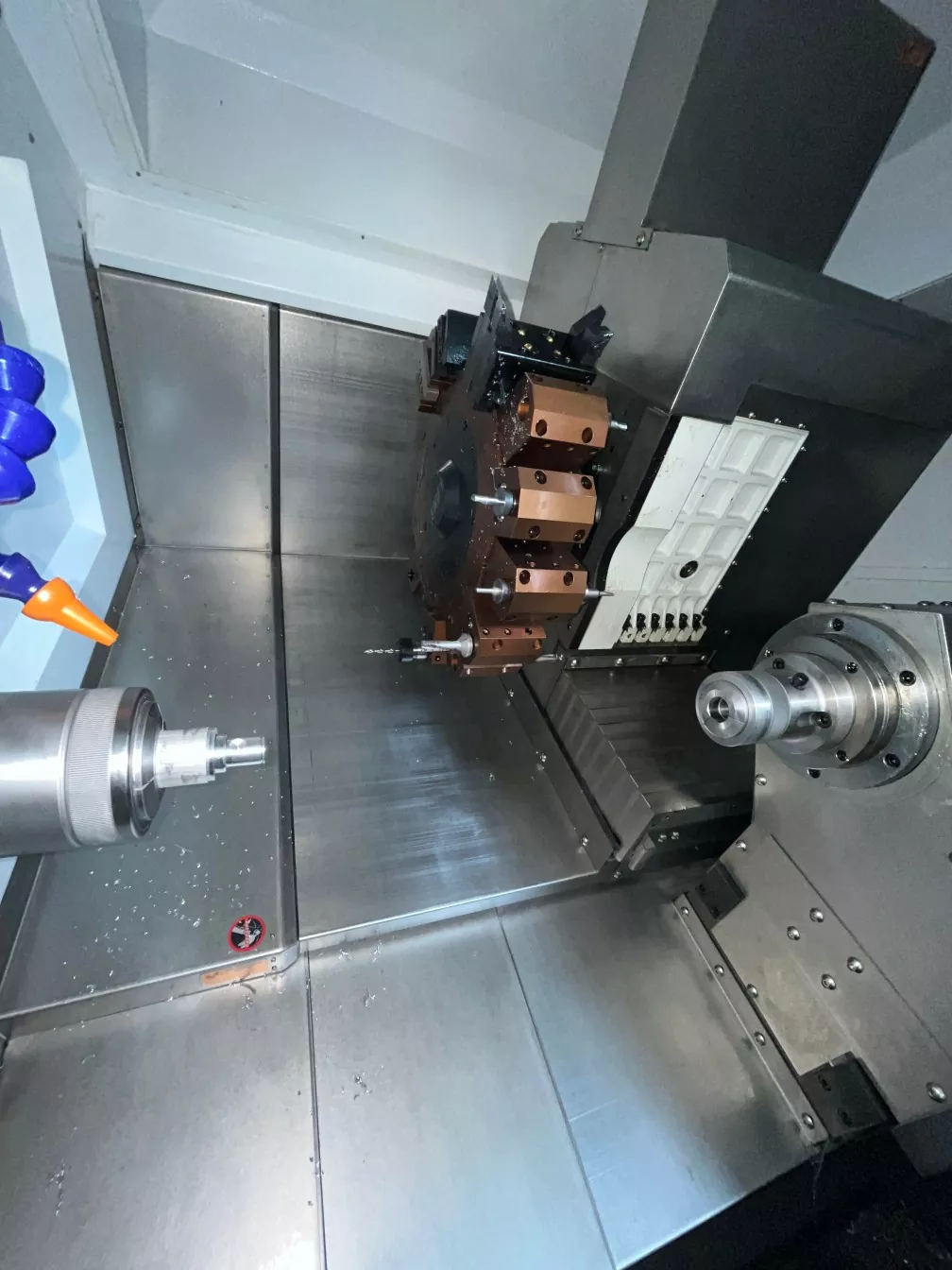

Kaksinkertainen yhden karretin CNC-työstötyökalut ， kuten nimestä päätellään, työstötyökalu on varustettu kahdella karalla ja tornilla. Tämän tyyppisen työstötyökalun sänky on yleensä varustettu työkappaleen karankehyksellä ja työkappaleen alakaruskehyksellä sekä siirrettävällä tornilla. Työkappaleen karankehystä ja työkappaleen alakartakehystä käytetään vastaavasti kiinnitys- ja työstökappaleisiin, kun taas työkalun haltija vastaa leikkaamisesta.

Lähetä kysely

Tuotteen Kuvaus

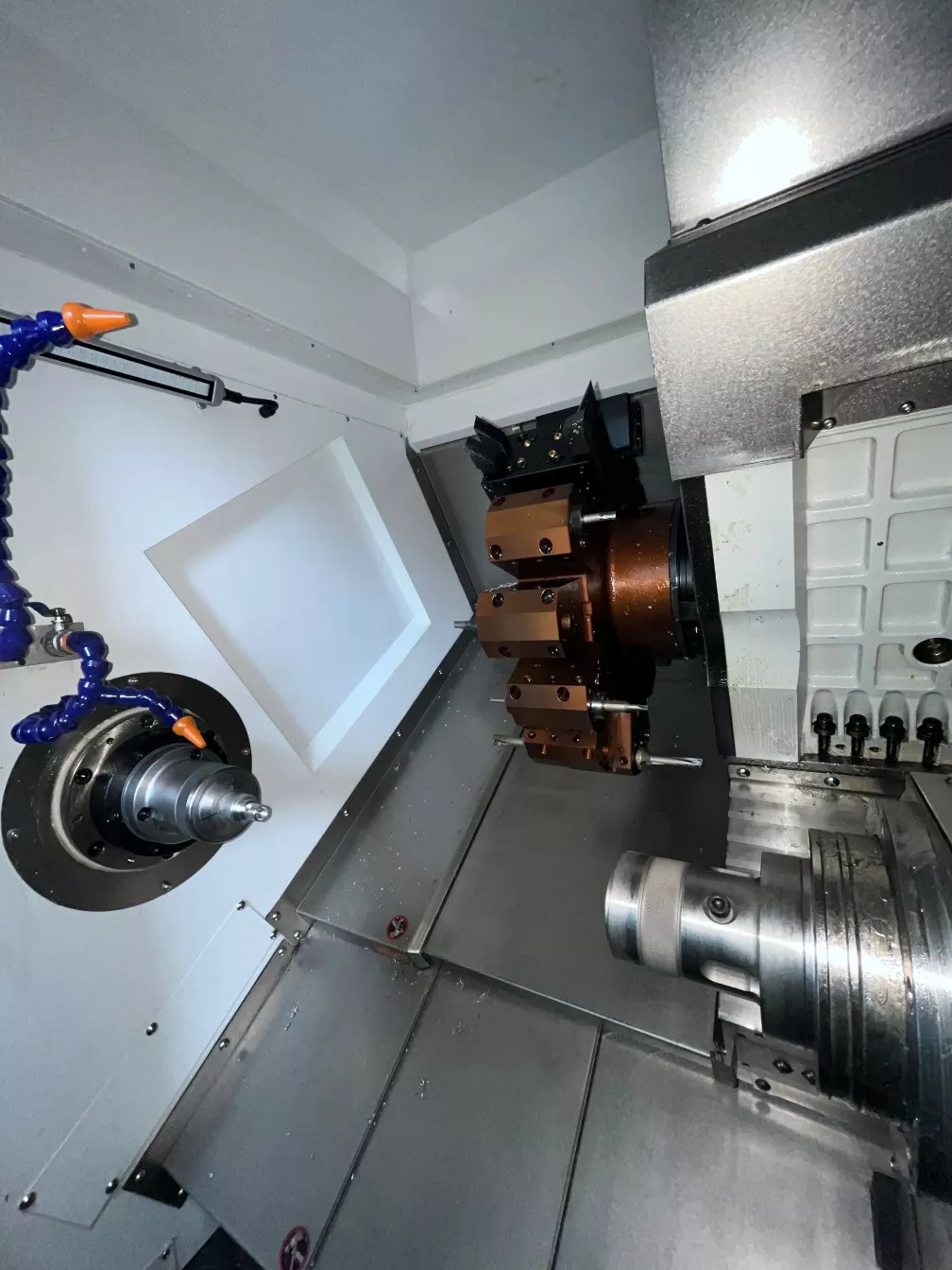

Verrattuna perinteisiin CNC-sortseihin, kaksikilpailun yksikarretti-CNC-työstötyökaluilla on korkeampi automatisointi. Se voi saavuttaa automatisoidun prosessoinnin ohjelmoinnin avulla, vähentämällä manuaalista interventiota ja virheitä sekä parantamalla prosessoinnin tarkkuutta ja vakautta. Torni voidaan asentaa liukukiskoon ylös ja alas, vasemmalla ja oikealla siirtymisellä siirtyäksesi asianmukaiseen sijaintiin prosessointivaatimusten mukaisesti. Siirtämällä tornia, työstötyökalu voi suorittaa työkappaleen molempien päiden työstöä parantaen edelleen koneistuksen joustavuutta.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	46Sy
Pyöriä sängyn runkoa	Φ500
Suurin halkaisijan käsittely	Φ350
Enimmäiskäsittelypituus	400 mm
Kara
Karan nenä	A2-5
Aukko	Φ45
Karanopeus	0-4500
Apukaran moottori	A2-4 (moottorin kara)
Aukko	Φ36
Karanopeus	0-5000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	220 mm
Z-akselin aivohalvaus	420 mm
Matkustaa Y-akseli	± 45 mm/± 50 mm
Moottorivirta
Kara (servo) ja moottori	7,5 kW
X -akseli (servo) ja moottori	3,1 kW
Z -akseli (servo) ja moottori	3,1 kW
Y -akseli (servo) ja moottori	2,4 kW
huuhtelu
huuhtelu	BMT45/55
Muut
Paino	4200 kg
Mekaaniset mitat	245017502120

Tuotesuhde ja sovellus

Kaksikerroksista yhden turskan CNC-työstötyökaluja käytetään laajasti osien työstöön teollisuudenaloilla, kuten rullat, urheilulaitteet, maatalouskoneet ja autokomponentit. Näillä toimialoilla on korkeat vaatimukset osien koneistustarkkuudesta ja tehokkuudesta, ja kaksoiskaran yksittäinen torni CNC -työstötyökalut ovat ihanteellinen valinta vastaamaan näitä tarpeita.
