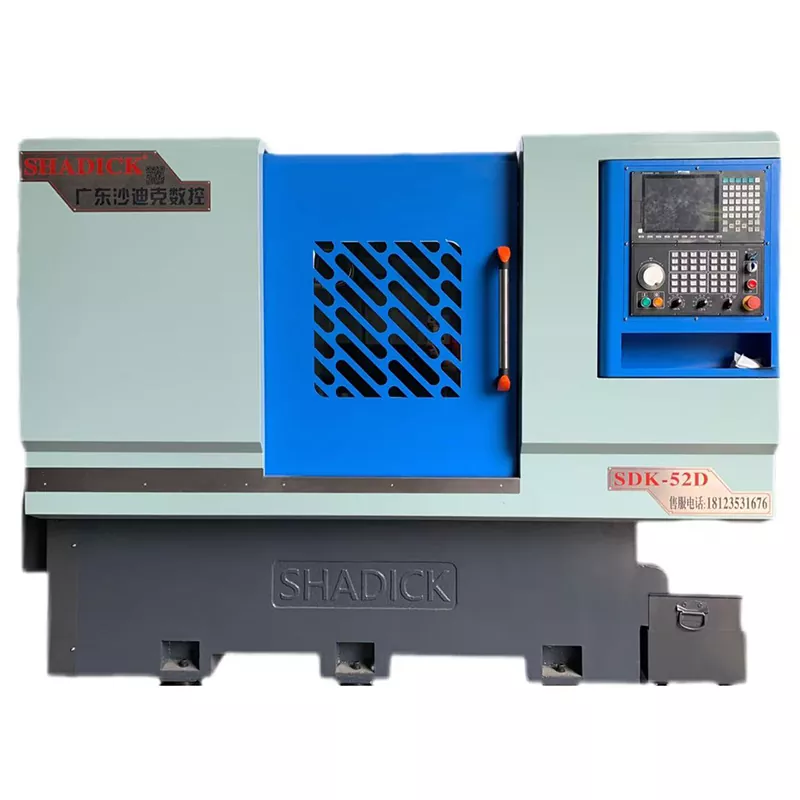

52-Tailstock-torni CNC-työstötyökalut

Ennen kuin käytät 52-Tailstock-torni-CNC-työstötyökaluja, varmista, että koneen teho, pneumaattinen, hydraulinen ja muut järjestelmät ovat normaalissa kunnossa. Tarkista, ovatko leikkaustyökalut, kalusteet ja työkappaleet turvallisesti asennettuna, ja ovatko tarvikkeet, kuten takaluukun, ehjät ja vahingoittumattomat. Kirjoita tai tuo vastaavat CNC -ohjelmat käsittelyvaatimusten mukaisesti. Ohjelmassa on välttämätöntä esiasetettava hännän yläosan aloitus- ja lopetusasennot, samoin kuin asiaankuuluvat liikkumisohjeet ja parametrit.

Lähetä kysely

Tuotteen Kuvaus

52-Tailstock-torni-CNC-työstötyökaluissamme, joka on varustettu tornilla, jonka keskikorkeus on 100, leikkurilevyn halkaisija 420 ja 12 asemaa, on vakaa jäykkyys ja suuri tarkkuus. Se on varustettu ohjelmoitavalla hydraulisella takaosalla. Vain yhdellä painikkeen painalluksella voit laajentaa tai peruuttaa takaosan, mikä tekee työkappaleiden puristamisen helpoksi. Sillä on kaksi ohjausnopeutta, nopea ja hidas. 35 asteen sängyn muotoilu vähentää huomattavasti X-akselin moottorin kuormaa. Verkkiruuvien asentaminen lisää jäykkyyttä ja vakautta. Se pystyy teräsosien ja ruostumattomasta teräksestä valmistettujen osien laajamittaiseen tarkkuuskoneeseen sekä akselin päiden poraamiseen ja napauttamiseen. Kone, jolla on pyrstö, voi koneistaa pitkät akseliosat.

Tuoteparametri （Eritelmä）

Käsittelykapasiteetti	52d
Pyöriä sängyn runkoa	Φ500
Suurin halkaisijan käsittely	Φ400
Kara
Karan nenä	A2-6
Aukko	Φ52
Karanopeus	0-6000
Mekaaninen tarkkuus
Toista paikannustarkkuus	± 0,005
Karan ampuminen	≤0,005/100 mm
Kara	≤0,005/100 mm
X, z Crosshair	≤0,005/100 mm
X/z-akselin nopeasti liikkuva nopeus	24m/min
Aksiaalinen aivohalvaus
X-akselin aivohalvaus	250 mm
Z-akselin aivohalvaus	510 mm
Moottorivirta
Kara (servo) ja moottori	11 kW
X -akseli (servo) ja moottori	1,8 kW/2,4 kW
Z -akseli (servo) ja moottori	1,8 kW/2,4 kW
Takajoukko
Keskustyyppi	Morse nro 5 (Rotary Center)
Holkin halkaisija	Φ95mm
Sylinterin työpaine	5-20 kg
Keskipisteen	120 mm
Hännänhalvaus	420 mm
Muut
Paino	3500 kg
Mekaaniset mitat	271016351685

Tuotesuhde ja sovellus

Skenaarioissa, jotka vaativat laajamittaista tuotantoa, myös hännän topit tornosturit toimivat hyvin. 52-Tailstock-torni CNC-työstötyökalujen tehokas prosessointikyky ja vakaa prosessointilaatu mahdollistavat sen parantaa merkittävästi tuotannon tehokkuutta varmistaen samalla tuotteen laadun. Esimerkiksi kentällä, kuten autojen valmistus ja elektroniset tuotteiden valmistus, tornosturit, joissa on hännän yläosaa, käytetään laajasti komponenttien massatuotantoon.
