Kuinka CNC-työstökoneet toimivat?

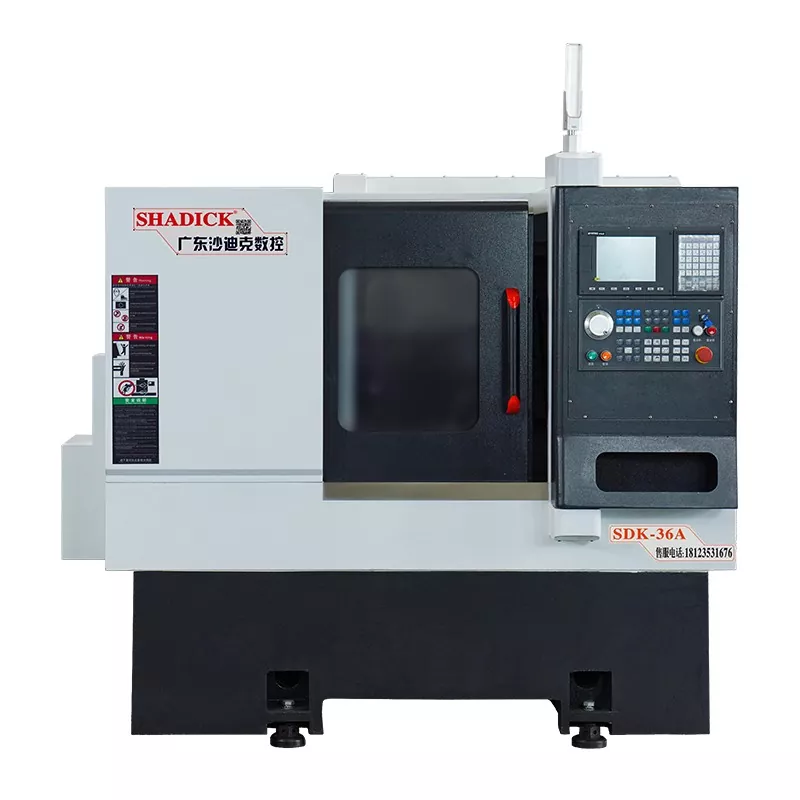

CNC-työkalujen järjestelykoneen rakenteelliset ominaisuudet

TheCNC-työkalujen järjestelykonevoi suorittaa useita prosesseja samanaikaisesti, mukaan lukien ulkoinen sorvaus, monikulmiojyrsintä, kierteitys ja uritus.

Se pystyy käsittelemään erilaisia ​​prosesseja, mukaan lukien nopea sorvaus ja hidas monikulmiojyrsintä.

Hydraulinen kiinnityslaite parantaa koneen automaatiotasoa.

Koneen jalka on integroitu ja käyttää tuotuja lineaarisia ohjaimia, jotka tarjoavat erinomaisen tärinänkestävyyden ja suuren jäykkyyden.

Laadukas valurautahartsihiekkamuovaus ja kompakti uritettu levyrakenne tarjoavat erinomaisen jäykkyyden ja vahvan tärinänkestävyyden.

Siinä on erittäin jäykkä, erittäin tarkka ja nopea lineaariohjain ja tarkkuus kuularuuvit.

Kuinka vaihtaa työkaluja CNC-koneessa

1. Työkalujen vaihto pyörivällä työkalunpitimellä

Pyörivä työkalunpidin on yksinkertainen automaattinen työkalunvaihtaja, jota käytetään yleisestiCNC-automaattiset työstökoneet. Se voidaan suunnitella eri kokoonpanoissa, mukaan lukien neliömäiset, kuusikulmaiset tai kiekkotyyppiset aksiaaliset työkalunpitimet. Jokaiseen pyörivään työkalunpitimeen mahtuu neljä, kuusi tai useampia työkaluja, ja työkaluja vaihdetaan CNC-laitteen komentojen mukaan.

Pyörivän työkalunpitimen rakenteellisen lujuuden ja jäykkyyden on oltava riittävä kestämään lastuamisvoimat karkean koneistuksen aikana. Koska sorvaustarkkuus riippuu suurelta osin työkalun kärjen asennosta, CNC-työstökoneet eivät vaadi työkalun asennon manuaalista säätöä koneistuksen aikana. Siksi luotettava asemointiratkaisu ja sopiva asemointirakenne ovat välttämättömiä parhaan mahdollisen toistettavuuden varmistamiseksi (tyypillisesti 0,001 - 0,005 mm) jokaisen pyörivän työkalunpitimen indeksoinnin jälkeen.

2. Työkalun vaihto vaihtamalla karapää

Työkalun vaihto karapäätä vaihtamalla on suhteellisen yksinkertainen työkalunvaihtomenetelmä pyörivillä työkaluilla varustetuille CNC-työstökoneille. Tämän tyyppinen karapää on pohjimmiltaan tornityökalumakasiini. Karan päitä on saatavana sekä vaaka- että pystyasennossa. Revolveria pyöritetään tyypillisesti karan pään vaihtamiseksi, mikä mahdollistaa automaattisen työkalun vaihdon. Jokaiseen tornin karaan on esiasennettu kutakin prosessia varten tarvittava pyörivä työkalu. Kun työkalunvaihtokomento annetaan, jokainen karapää pyörii työstöasentoon peräkkäin ja kytkeytyy pääliikkeeseen, jolloin vastaava kara pyörittää työkalua. Muut karat, jotka ovat ei-prosessoivissa asennoissa, irrotetaan pääliikkeestä.

3. Automaattinen työkalunvaihtojärjestelmä työkalumakasiinilla

Koska pyöriviin työkalunpitimiin ja revolverityyppisiin työkalunvaihtajiin ei voi sijoittaa suurta määrää työkaluja eivätkä ne pysty vastaamaan monimutkaisten osien työstötarpeisiin, CNC-työstökoneissa, joissa on automaattinen työkalunvaihto, käytetään usein automaattista työkalunvaihtajaa, jossa on työkalumakasiini. Tämä automaattinen työkalunvaihtaja koostuu työkalumakasiinista ja työkalunvaihtomekanismista, ja työkalun vaihtoprosessi on suhteellisen monimutkainen. Ensinnäkin kaikki työstöprosessissa käytetyt työkalut on asennettava vakiotyökalunpitimiin, esimitoitettu koneen ulkopuolelle ja asetettava sitten työkalumakasiiniin tietyn järjestelyn mukaisesti. Työkaluja vaihdettaessa valitaan työkalu lehdestä. Tämän jälkeen työkalunvaihtaja poistaa työkalun makasiinista tai karasta, vaihtaa työkalun ja asentaa uuden työkalun karaan palauttaen vanhan työkalun makasiiniin. Työkalumakasiini on tilava ja se voidaan asentaa karalaatikon sivulle tai yläpuolelle. KoskaCNC-työstökoneetautomaattisissa työkalunvaihtajissa on vain yksi kara päätypuomissa, karakokoonpanon on oltava erittäin jäykkä, jotta se täyttää tarkkuustyöstön vaatimukset.
